早在去年的時候，有關台積電要升級晶圓產品的消息就已經傳出。今天，我們終於得到了官方確認消息，台積電表示2013年將進行基於450mm晶圓的試產，而2015年20nm制程產品上則將實現基於450mm晶圓的量產。

台積電稱將向該計畫投資共100億美元左右的資金，若該計畫能夠按時完成，屆時台積電將達到Intel的製造水準，超越三星與GlobalFoundires。

據瞭解，台積電將在下屬Fab12工廠的第四期廠房中安裝450mm晶圓試產產線，該廠房的廠址位於臺灣新竹科技園區。而基於450mm晶圓的量產產線則會設在台中Fab15廠的第5期廠房中。

賽迪觀點：

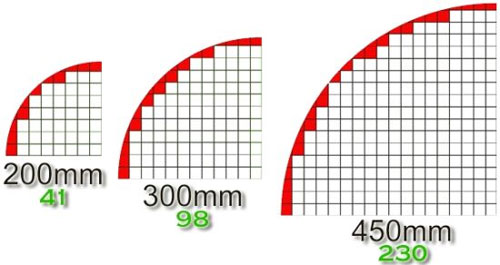

近幾年台積電發展速度迅猛，我們常見的顯示核心、主機板晶片組等等晶片大都出自台積電 之手，其工藝進程速度也是非常之快。而著名的GlobalFoundries公司則是台積電的競爭對手之一，今年的投資預算額也在不斷增加。450mm晶 圓能夠大幅提高成品率，從而降低成本，也正是因為如此才讓其成為晶圓廠追逐的對象。

（來源：賽迪網     作者：雲中子 ）
